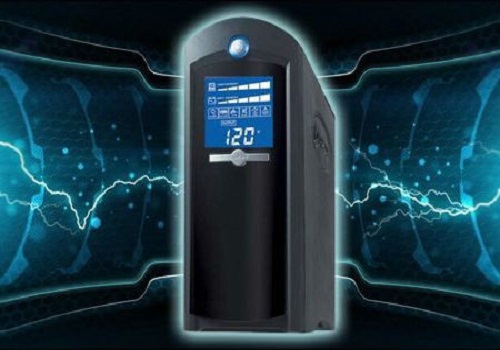

UPS là gì?
UPS là từ viết tắt của cụm Uninterruptible Power Supply hoặc Uninterruptible Power Source, thường được biết đến với các tên gọi như như bộ lưu điện, bình điện dự phòng, bình lưu điện, bộ lưu trữ điện, bộ tích điện...
Bộ lưu điện UPS là một loại hệ thống cấp nguồn điện liên tục, có chức năng chính là cung cấp nguồn điện dự phòng cho các thiết bị điện trong trường hợp nguồn điện lưới xảy ra các sự cố tăng giảm áp, chập, cháy, mất điện, cúp điện... UPS sẽ đảm bảo duy trì tải để các thiết bị điện có thể tiếp tục vận hành bình thường cho tới khi được tắt đúng cách hoặc cho tới lúc máy phát điện hoạt động, giúp việc mất điện đột ngột không làm gián đoạn hoạt động hoặc gây hư hỏng thiết bị điện.
Tùy thuộc vào công suất thiết kế của mỗi bộ lưu điện mà thời gian duy trì tải cho thiết bị điện tiếp tục hoạt động sau khi sự cố điện xảy ra là khác nhau.
Cấu tạo của UPS
Cấu tạo của bộ tích điện dự phòng gồm các bộ phận chính như sau:
Ắc quy (Battery): Là nơi lưu trữ điện năng.
Bộ sạc (Charger): Thực hiện nạp điện cho ắc quy.
Bộ chỉnh lưu (Rectifier): Chuyển đổi dòng điện xoay chiều thành dòng điện một chiều.
Bộ nghịch lưu (Inverter): Chuyển đổi dòng điện một chiều thành dòng điện xoay chiều.
Nguyên lý hoạt động của UPS
Cơ chế hoạt động của mỗi loại bộ lưu điện không giống nhau, tuy nhiên tất cả đều tuân theo những nguyên tắc chung như sau:
Khi điện lưới bình thường: Ắc quy của UPS được tích điện.
Khi điện lưới gặp sự cố: Dòng điện một chiều từ ắc quy của UPS sẽ được nghịch lưu thành dòng điện xoay chiều để cung cấp cho thiết bị điện.

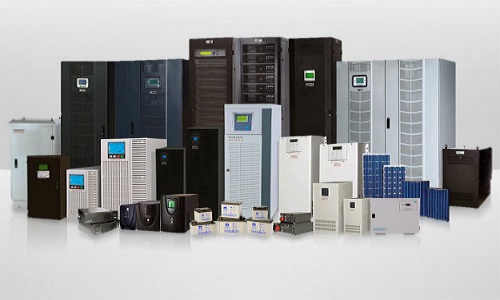

Có những loại UPS nào?
Các bộ lưu điện UPS trên thị trường hiện nay thường được phân chia thành 3 loại phổ biến dựa vào công nghệ, cách thức hoạt động, bao gồm:
Hoạt động của UPS offline diễn ra như sau:
Ở điều kiện bình thường, nguồn điện lưới đầu vào đi qua một công tắc mạch để tới thiết bị điện. Dòng điện xoay chiều từ nguồn điện lưới là nguồn cấp điện trực tiếp cho thiết bị điện, nguồn điện đầu vào và nguồn điện đầu ra hoàn toàn giống nhau.
Chỉ khi nguồn điện lưới xảy ra sự cố tăng giảm áp hay mất điện, UPS offline mới tiến hành ngắt mạch điện lưới và chuyển sang dùng mạch điện ắc quy. Dòng điện một chiều từ ắc quy được nghịch lưu thành dòng điện xoay chiều để cấp cho thiết bị điện.
Với cách hoạt động như trên, bộ lưu trữ điện UPS offline có ưu điểm là giá thành rẻ, song lại có nhược điểm là có độ trễ chuyển mạch từ điện lưới sang điện ắc quy.
